【故障分析和檢修過程】?

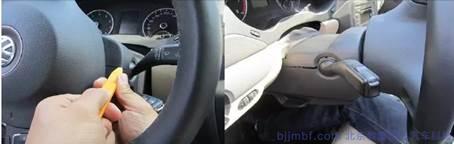

1.用壓板將轉向柱上護板拆下（圖下所示）

?

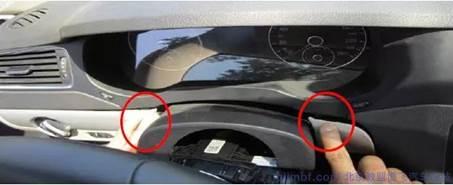

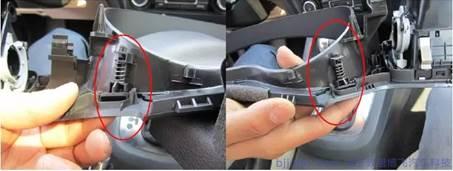

2.下圖圓圈標注位置有兩個卡子，用適當?shù)牧ο蛳玛x表下護板，使出風口的卡子漏出來。

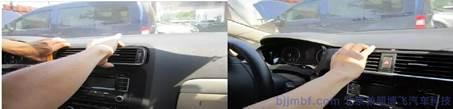

3.分別從出風口兩頭將組合儀表出風口拆下。（圖下所示）

4.把雙閃燈開關插頭拆下。（圖下所示）

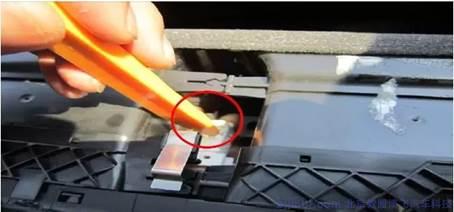

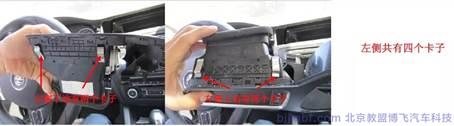

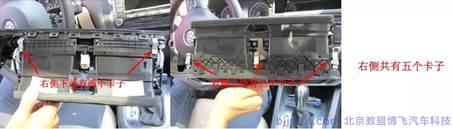

5.注意：將組合儀表出風口拆下后，檢查出風口卡子是否有掉的（卡子很容易掉），如果掉了，一定要找到，否則掉在車?yán)镘?chē)輛在行使中會產生噪音，出風口共有九個卡子（圖下所示）

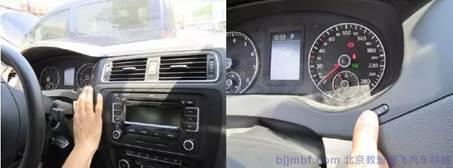

6.直接按儀表清零健，儀表是否有變化，是否能調整相關信息。若能調整說明儀表本身沒有問題，繼續按照下面的方法返修，若不能調整則更換儀表。

7.檢查出風口上連接儀表按鍵操縱桿是否卡滯，此車非常靈活，不卡滯。

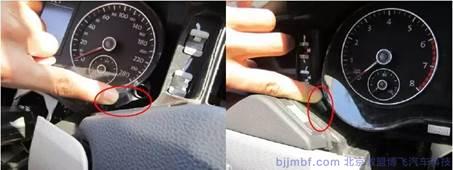

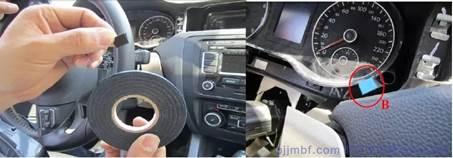

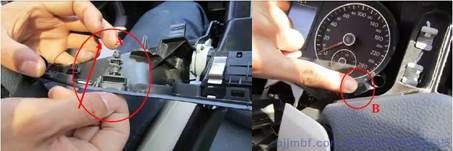

8.繼續檢查分析為在按出風口清零按鍵時，按鍵向箭頭方向動的行程不夠，導致出風口按鍵A未能完全頂壓到儀表清零按鈕B ，即A與B不能完全接觸或擠壓，導致功能失效。?
